กระดาษฉนวน (Paper Insulation)
  - ทำหน้าที่ป้องกัน Mechanical Strength
  - ทำหน้าที่ป้องกัน Dielectric Strength
  - ทำหน้าที่ป้องกัน Dielectric Spacing
น้ำมันหม้อแปลง (Oil Insulation)
  - ทำหน้าที่ป้องกัน Dielectric Strength
  - ทำหน้าที่ระบายความร้อน
  - ทำหน้าที่ป้องกันกระดาษฉนวน (Paper Insulation)
  - ทำหน้าที่ควบคุมและป้องกันสภาพภายในหม้อแปลง


น้ำมันเป็นสารประกอบอินทรีย์
เมื่อมีสารประกอบอินทรีย์เกิดการ Oxidize เสื่อมสภาพลงทำให้แปรสภาพกลายเป็นสารตะกอน (Sludge)
สารตะกอนที่เกิดขึ้นจะเป็นตัวทำลายกระดาษฉนวนภายในหม้อแปลง
อายุของหม้อแปลงจะถูกทำลายและลดลงอย่างรวดเร็วก่อนกำหนด


ความร้อน
ความชื้น
OXYGEN

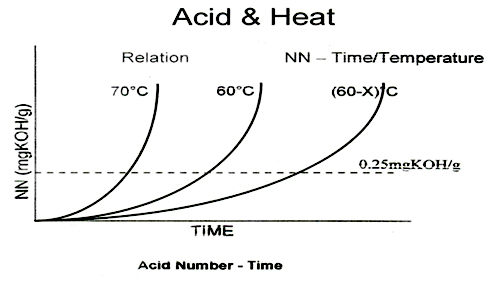

การเกิด Oxidation ในน้ำมัน





ITEM
Description/Scope of Works
1
รับรองความปลอดภัยของระบบไฟฟ้า 1 Set
แบบแปลนระบบไฟฟ้า Single Line Diagram
2
Oil Type Transformer 22KV/400,1250KVA 1 Set

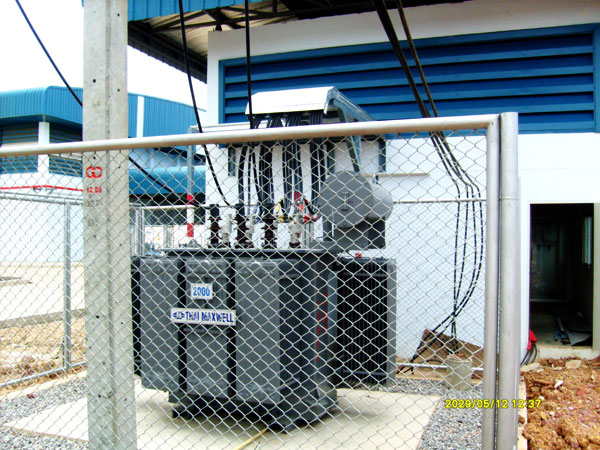

  ลานหม้อแปลง : ตรวจสถานที่ตั้งลานหม้อแปลง, ตรวจระยะห่างระหว่างหม้อแปลงกับรั้ว,
  ตรวจความสูงและสภาพรั้ว,ตรวจการต่อลงดินของส่วนที่เป็นโลหะ,ตรวจวัดค่าความต้านทาน
  การต่อลงดิน,ตรวจพื้นลานหม้อแปลงต้องมีหินเบอร์สอง,มีป้ายเตือน,ตรวจการป้องกันการ
  สัมผัสที่มีไฟฟ้า
  หม้อแปลง Oil Type Transformer 22KV/400V,1250KVA
  - General inspection and cleaning(ตรวจเช็คและทำความสะอาดทั่วไป)
  - Retightening (ตรวจเช็ค ขันจุดต่อ)
  - Insulation Resistance & Polarization Index   (ตรวจสอบความเป็นฉนวนของหม้อแปลง)
  - Function Check (ตรวจสอบควมถูกต้องในการทำงาน)
  - Oil Testing (ตรวจสอบค่าความเป็นฉนวนของน้ำมัน หม้อแปลง)
  - Change Silica (if amy)(เปลี่ยนซิลิกาเจล)
  - Grounding Resistance (วัดค่ากราวด์ของหม้อแปลง)
  - Yearly Preventive Maintenance (บำรุงรักษาประจำปี)
3
  Oil Type Transformer 22KV/400,1000KVA 1 Set
  นั่งร้านหม้อแปลง : ตรวจสภาพ และความแข็งแรงของเสา, ตรวจการต่อลงดินของส่วนที่เป็น
  โลหะ,ตรวจค่าความต้านทานการต่อลงดิน, ตรวจการป้องกันการสัมผัสส่วนที่มีไฟฟ้า
  หม้อแปลง Oil Type Transformer 22KV/400V,1000KVA
  - General inspection and cleaning(ตรวจเช็คและทำความสะอาดทั่วไป)
  - Retightening (ตรวจเช็ค ขันจุดต่อ)
  - Insulation Resistance & Polarization Index   (ตรวจสอบความเป็นฉนวนของหม้อแปลง)
  - Function Check (ตรวจสอบควมถูกต้องในการทำงาน)
  - Oil Testing (ตรวจสอบค่าความเป็นฉนวนของน้ำมัน หม้อแปลง)
  - Change Silica (if amy) (เปลี่ยนซิลิกาเจล)
  - Grounding Resistance (วัดค่ากราวด์ของหม้อแปลง)
  - Yearly Preventive Maintenance(บำรุงรักษาประจำปี)
4
Air Circuit Breaker (ตรวจสอบเมนเบรกเกอร์) 1 Set
  - General inspection and cleaning(ตรวจเช็คและทำความสะอาดทั่วไป)
  - Retightening (ตรวจเช็ค ขันจุดต่อ)
  - Mechanism Check (ตรวจสอบการทำงานของชุดแมคคานิค)
  - Insulation Resistance Measurement(ตรวจสอบความเป็นฉนวน)
  - Contact Resistance Measurement   (ตรวจสอบสภาพความต้านทานของหน้าสัมผัส)
  Trip Unit Test :
  - Function Test with Trip Test(ตรวจสอบความถูกต้องในการทำงาน)
  - Time operation test and Close-Open Operation Check
  - Long Time Shot Time Instantanceous Ground Fault
5
  Capacitor Bank (ตรวจสอบชุดควบคุมและตัวคาปาซิเตอร์)
  - General inspection and cleaning(ตรวจเช็คและทำความสะอาดทั่วไป)
  - Retightening (ตรวจเช็ค ขันจุดต่อ)
  - Insulation Resistance Measurement(ตรวจสอบความเป็นฉนวนและค่า   Capacitance)
  - Capacitance Measurement (ตรวจสอบค่า Capacitance หรือ   กระแสของ Capacitor)
  - Contact Surface cleaning on Magnetic Contactor
  - Control Power Factor Relay Test(ตรวจสอบการทำงานของขดควบคุม   Power Factor)
  - Function Test (ตรวจสอบความถูกต้องในการทำงานของ Capacitor)
6

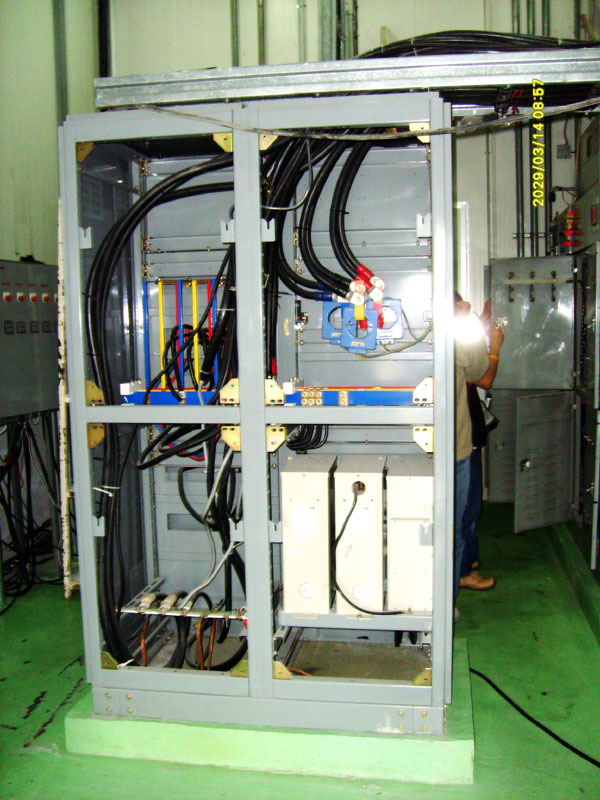

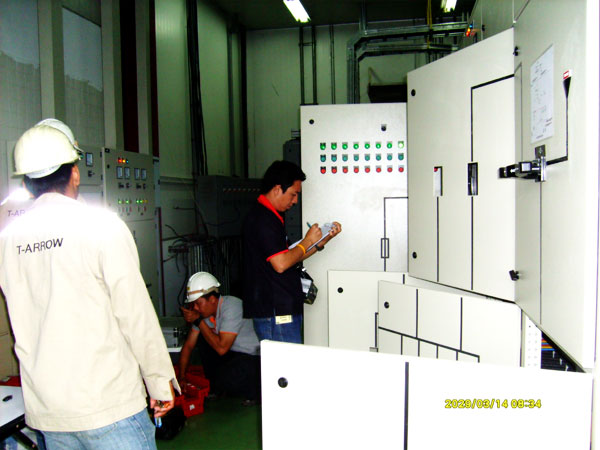

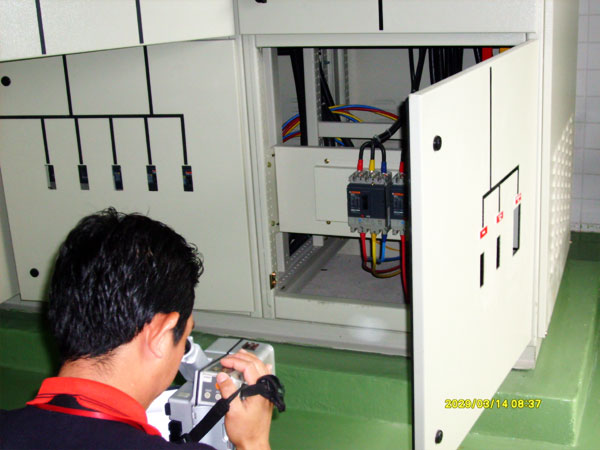

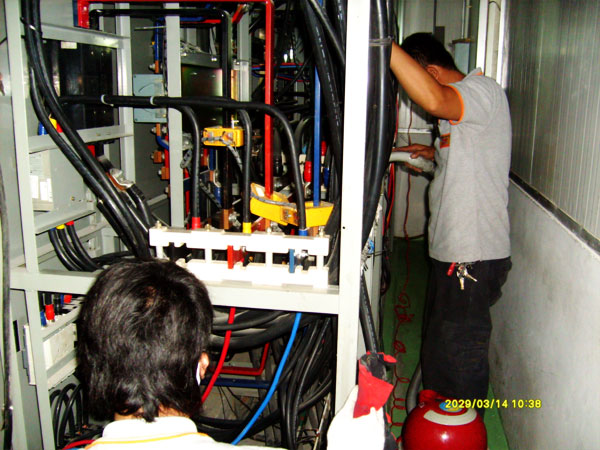

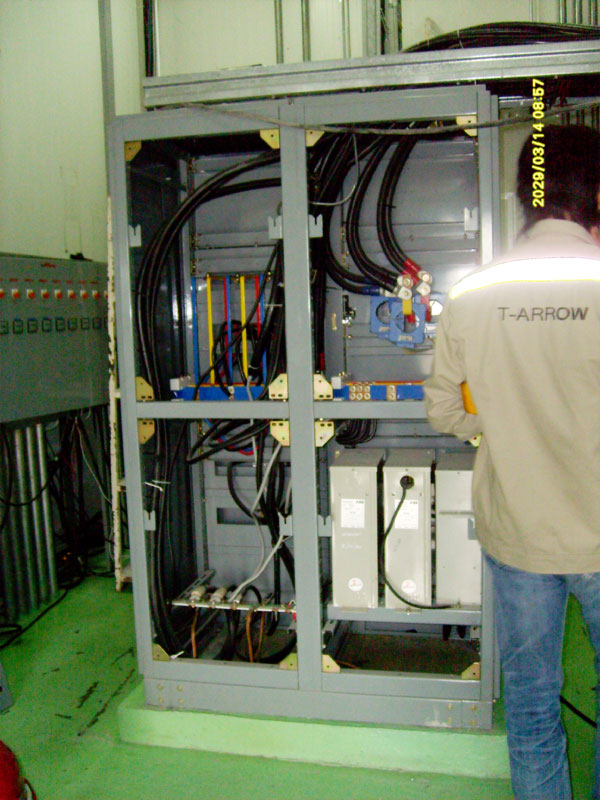

  Distribution Panel (Generator)
  - General inspection and cleaning(ตรวจเช็คและทำความสะอาดทั่วไป)

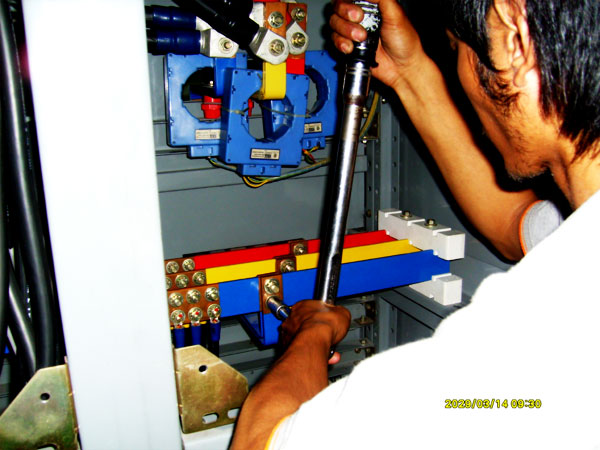

  - Retightening (ตรวจเช็ค ขันจุดต่อ)

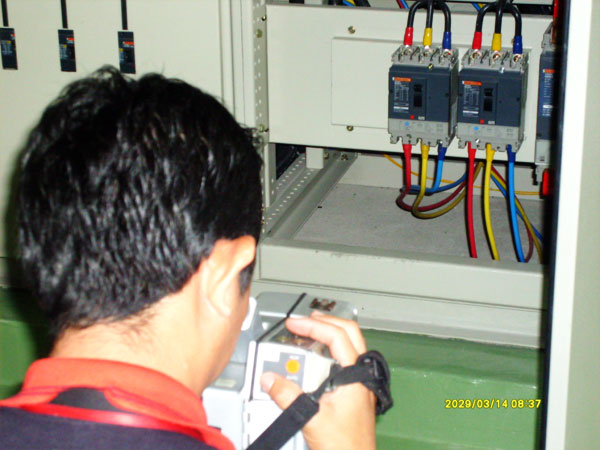

  - Insulation Resistance Measurement(ตรวจสอบความเป็นฉนวน)
  - Grounding Resistance Distribution Panel (วัดกราวด์ของตู้   MDB)
